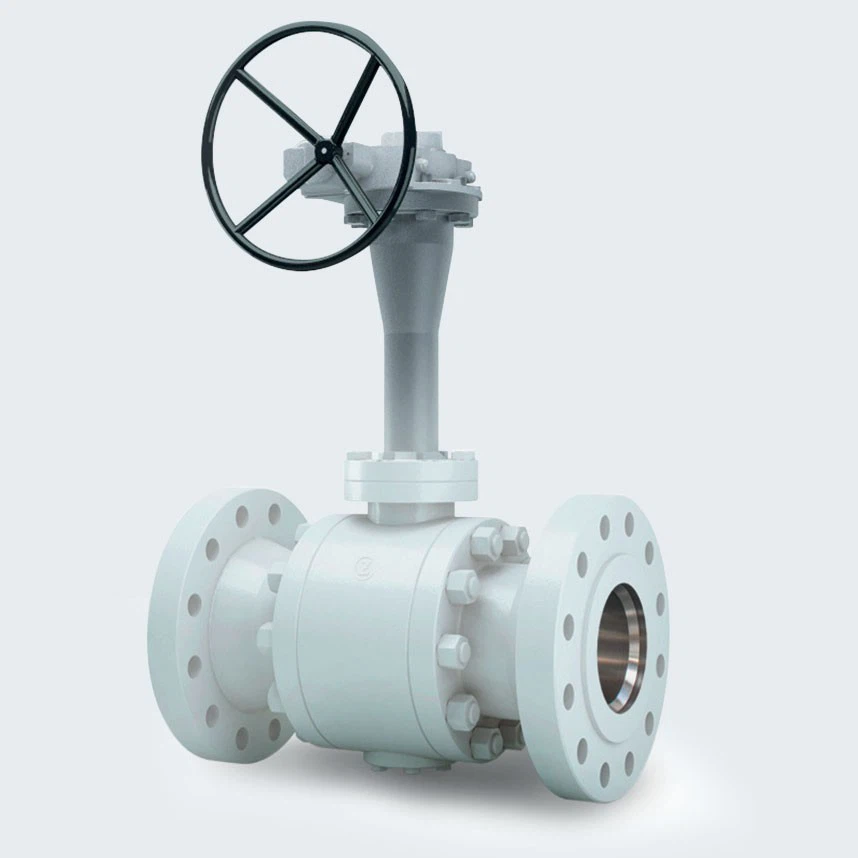

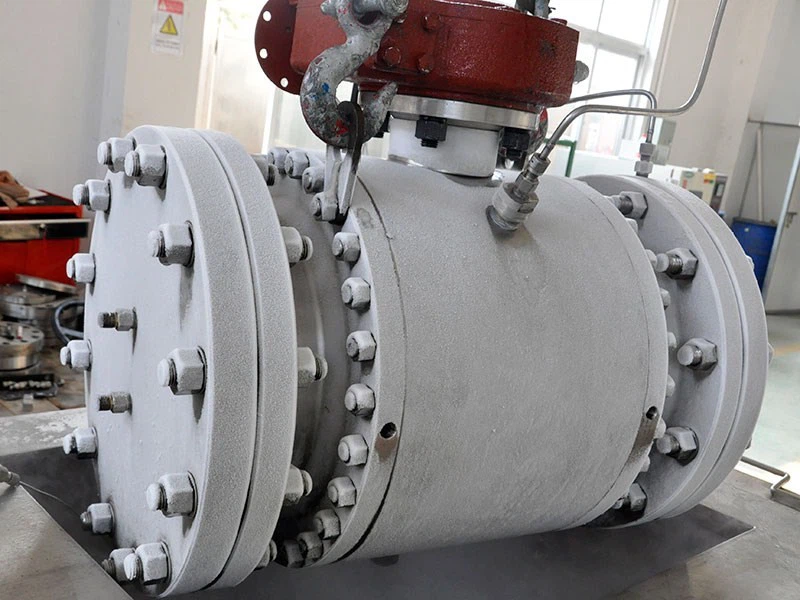

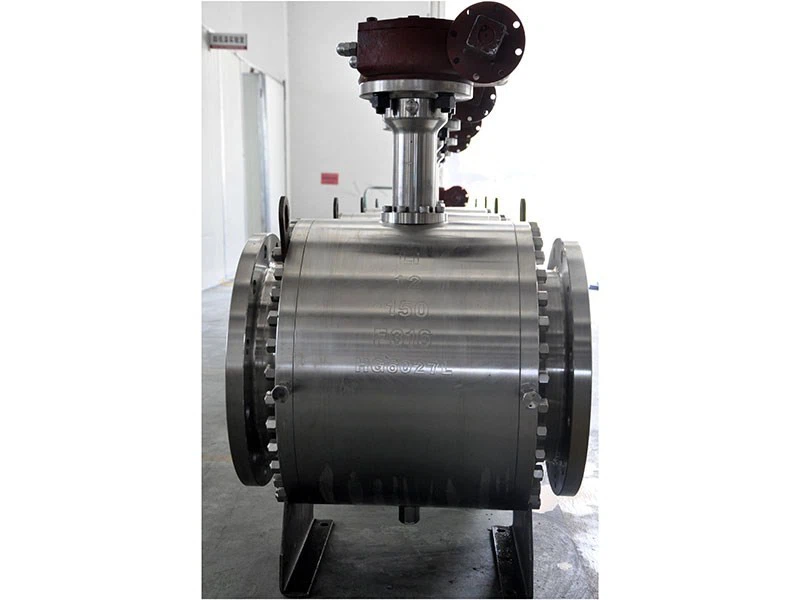

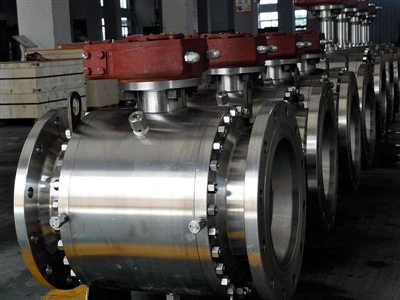

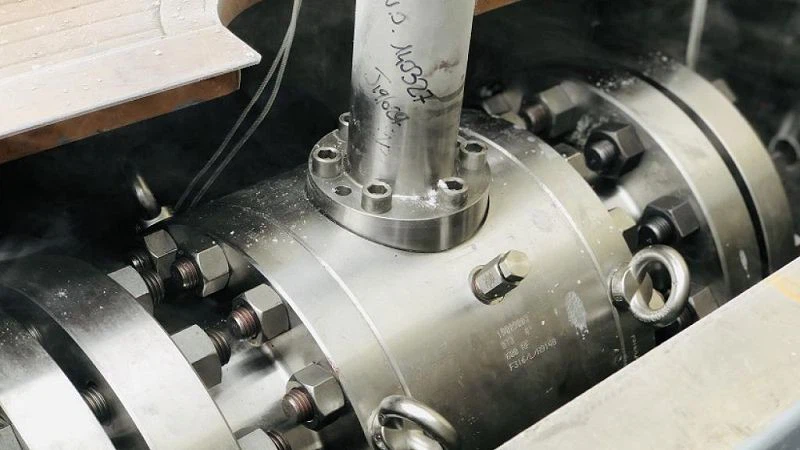

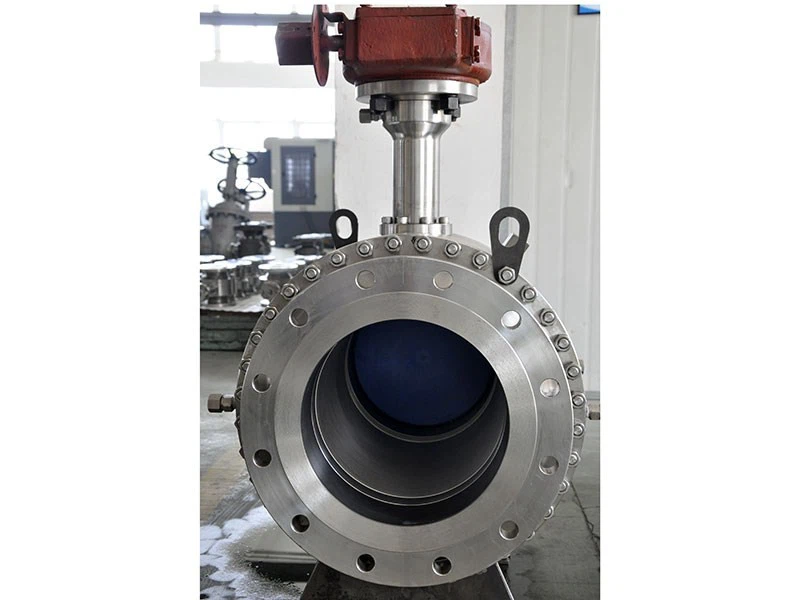

Valvola a sfera criogenica Trunnion

Le valvole a sfera criogeniche Trunnion sono prodotte per temperature estremamente basse e applicazioni criogeniche. Le valvole sono progettate con un'estensione del cappello integrale che impedisce ai liquidi criogenici di raggiungere la guarnizione dello stelo consentendo ai liquidi di bollire e convertirsi in gas. Ciò riduce al minimo la perdita di energia lungo l'estensione e protegge la valvola da malfunzionamenti. L'integrità strutturale della valvola riduce al minimo qualsiasi deformazione termica dei componenti interni causata dalla variazione di temperatura, garantendo il massimo livello di prestazioni per una chiusura ermetica nei campi GNL critici.

PROGETTAZIONE DELLA VALVOLA

Basato su BS 6364, MESC 77/200, ISO 28921‐1 e requisiti del cliente

INTERVALLO DI TEMPERATURA

-320 a 212 gradi F (-196 a 120 gradi)

MISURARE

NPS 1-30 (DN 25-750)

VALORE DI PRESSIONE

150 - Normativa sulla sicurezza

FACCIA A FACCIA

Secondo lo standard API 6D

CONNESSIONI FINALI

RF, RTJ secondo B16.5 e B16.47
BW, saldato di testa secondo B16.25

MATERIALI:

Acciaio al carbonio a bassa temperatura, acciaio inossidabile, duplex, super duplex, inconel.

DESIGN DEL CORPO

Forgiato imbullonato in due pezzi e tre pezzi

DESIGN DEL SEDILE

Seduta morbida o in metallo con rivestimento duro su sfera e sedi
Design del sedile per evitare che il fluido rimanga intrappolato nella cavità corporea

CARATTERISTICHE

Guarnizioni secondarie in grafite pura
Dispositivo antistatico
Stelo anti-esplosione
Configurazione della guarnizione a labbro
Imballaggio dello stelo a bassa emissione fuggitiva disponibile
Cofano esteso per servizio basso e criogenico

OPERATORE

Manuale: chiave inglese o ingranaggio con lucchetto
Attuato: Pneumatico/Idraulico/Elettrico

TEST E CERTIFICAZIONI

Conformità con BS 6364, MESC 77/200, ispezione e collaudo ISO 28921‐1

Ignifugo e testato secondo API 6FA/607
Certificazione SIL 3 secondo IEC61508
Emissioni fuggitive secondo ISO15848
Direttiva PED 2014/68/UE
