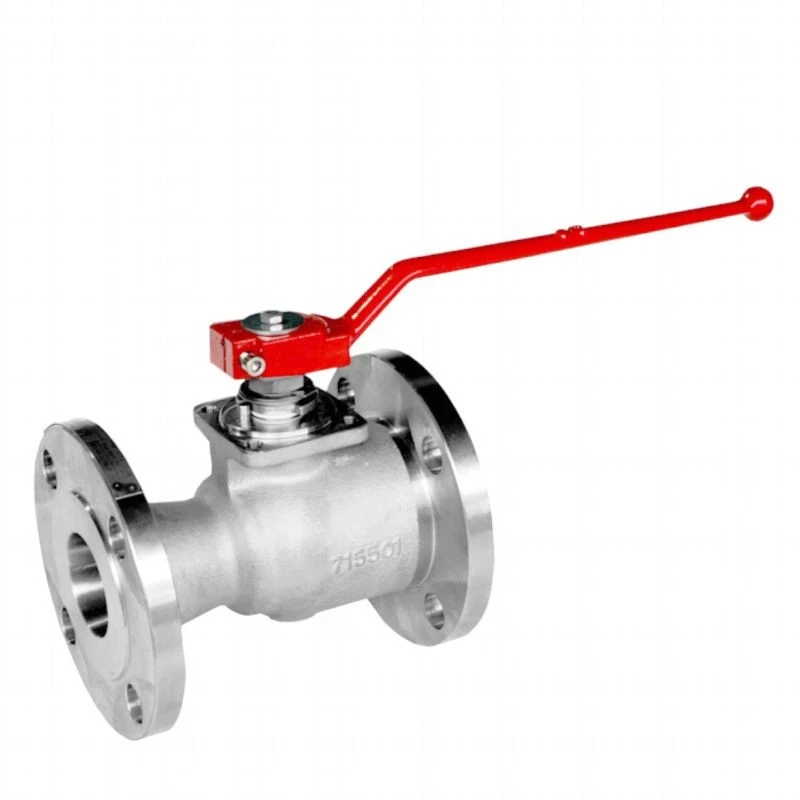

Valvola a sfera ad alta temperatura

Le valvole a sfera flottanti ad alta temperatura sono prodotte in conformità con API 6D. La valvola è configurata in un design a corpo diviso in due pezzi forgiato e imbullonato con un diametro piccolo, adatto per condizioni di lavoro a media/bassa pressione. Caratterizzate da un design semplice, le sedi delle valvole sono inserite direttamente nel corpo.
La pressione del flusso a monte spinge la sfera flottante contro la sede a valle: la compressione risultante fornisce una perfetta soluzione di tenuta senza perdite.
Lo stelo è collegato alla parte superiore della sfera e consente alla valvola di aprirsi e chiudersi con un movimento di un quarto di giro.
La selezione dei materiali è completamente personalizzabile per soddisfare le specifiche di progetto del cliente e sono disponibili diverse caratteristiche esclusive che offrono una soluzione tecnica avanzata adatta all'ambiente aggressivo offshore e ai fluidi corrosivi e abrasivi.

PROGETTAZIONE DELLA VALVOLA

Basato su API 6D

INTERVALLO DI TEMPERATURA

-150 a 662 gradi F (-101 a 350 gradi)

MISURARE

NPS 1/2-6 (DN 15-150)

VALORE DI PRESSIONE

Certificazione ASME 150 -

FACCIA A FACCIA

Secondo lo standard API 6D

CONNESSIONI FINALI

RF, RTJ secondo B16.5 e B16.47
SW, saldato a bussola secondo B16.11

DESIGN DEL CORPO

Forgiato/fuso imbullonato in due pezzi

DESIGN DEL SEDILE

Seduta morbida con rivestimento duro su sfere e sedili

CARATTERISTICHE

Guarnizioni secondarie in grafite pura
Dispositivo antistatico
Stelo anti-esplosione
Chiusura stagna bidirezionale
Imballaggio dello stelo a bassa emissione fuggitiva disponibile
Guarnizioni O-ring/labbro e configurazione in grafite

OPERATORE

Manuale: chiave inglese o ingranaggio con lucchetto

TEST E CERTIFICAZIONI

Conformità con API 6D e ISO 5208 e API 598 ispezione e test
Ignifugo e testato contro il fuoco secondo API 6FA/607
Certificazione SIL 3 secondo IEC61508
Emissioni fuggitive secondo ISO15848
Direttiva PED 2014/68/UE

Come funziona una valvola a sfera galleggiante?

Una valvola a sfera flottante funziona utilizzando un elemento sferico che galleggia all'interno del corpo valvola tra due sedi situate alle estremità di ingresso e uscita. Ecco come funziona:

Posizione della valvola: la sfera è montata su un perno (un perno) che le consente di ruotare all'interno del corpo della valvola. Quando la valvola è completamente aperta, la sfera ruota in una posizione in cui un foro nella sfera si allinea con il percorso del flusso, consentendo al fluido di passare liberamente attraverso la valvola.

Chiusura della valvola: per chiudere la valvola, la sfera viene ruotata di 90 gradi (o di un quarto di giro). Ciò porta la parte solida della sfera in allineamento con il percorso del flusso, bloccando il flusso del fluido.

Meccanismo flottante: la sfera in una valvola a sfera flottante non è in posizione trunnion. Invece, "galleggia" tra le sedi di ingresso e di uscita. Quando la valvola è chiusa, la pressione del fluido spinge la sfera contro la sede a valle, creando una tenuta. Questa tenuta assistita dalla pressione aiuta a garantire una chiusura ermetica e riduce la necessità di una coppia elevata per chiudere la valvola.

Tenuta: la sfera e le sedi sono progettate con precisione per creare una tenuta affidabile quando la valvola è chiusa. Le sedi sono solitamente realizzate in un materiale morbido che può adattarsi alla superficie della sfera, creando una tenuta ermetica. La sfera stessa può anche avere un materiale di tenuta morbido sulla sua superficie per migliorare le prestazioni di tenuta.

Apertura della valvola: per riaprire la valvola, la sfera viene ruotata di nuovo in posizione aperta, allineando il foro nella sfera con il percorso del flusso. Ciò consente al fluido di fluire liberamente attraverso la valvola.

Controllo del flusso: le valvole a sfera flottanti sono spesso utilizzate per il controllo on-off, ovvero sono completamente aperte o completamente chiuse. Tuttavia, alcuni design consentono un'apertura parziale, fornendo il controllo del flusso ruotando la sfera in una posizione tra completamente aperta e completamente chiusa.

Nel complesso, la valvola a sfera flottante funziona utilizzando la pressione del fluido che la attraversa per aiutare a creare una tenuta stagna quando la valvola è chiusa. La capacità della sfera di galleggiare tra le sedi consente un allineamento preciso e buone prestazioni di tenuta.
