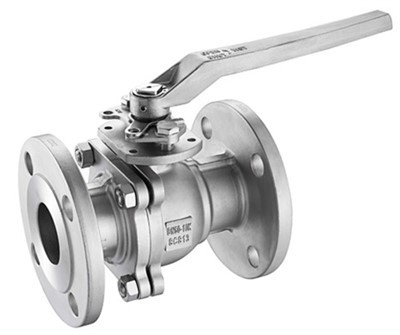

Valvola a sfera galleggiante in acciaio inossidabile

Le valvole a sfera flottanti in acciaio inossidabile sono prodotte in conformità con API 6D. La valvola è configurata in un design a corpo diviso in due pezzi forgiato e imbullonato con un diametro piccolo, adatto per condizioni di lavoro a media/bassa pressione. Caratterizzate da un design semplice, le sedi delle valvole sono inserite direttamente nel corpo.
La pressione del flusso a monte spinge la sfera flottante contro la sede a valle: la compressione risultante fornisce una perfetta soluzione di tenuta senza perdite.
Lo stelo è collegato alla parte superiore della sfera e consente alla valvola di aprirsi e chiudersi con un movimento di un quarto di giro.
La selezione dei materiali è completamente personalizzabile per soddisfare le specifiche di progetto del cliente e sono disponibili diverse caratteristiche esclusive che offrono una soluzione tecnica avanzata adatta all'ambiente aggressivo offshore e ai fluidi corrosivi e abrasivi.

PROGETTAZIONE DELLA VALVOLA

Basato su API 6D

INTERVALLO DI TEMPERATURA

-150 a 662 gradi F (-101 a 350 gradi)

MISURARE

NPS 1/2-6 (DN 15-150)

VALORE DI PRESSIONE

Certificazione ASME 150 -

FACCIA A FACCIA

Secondo lo standard API 6D

CONNESSIONI FINALI

RF, RTJ secondo B16.5 e B16.47
SW, saldato a bussola secondo B16.11

DESIGN DEL CORPO

Forgiato/fuso imbullonato in due pezzi

DESIGN DEL SEDILE

Seduta morbida o in metallo con riporto duro su sfere e sedi

CARATTERISTICHE

Guarnizioni secondarie in grafite pura
Dispositivo antistatico
Stelo anti-esplosione
Chiusura stagna bidirezionale
Imballaggio dello stelo a bassa emissione fuggitiva disponibile
Guarnizioni O-ring/labbro e configurazione in grafite

OPERATORE

Manuale: chiave inglese o ingranaggio con lucchetto

TEST E CERTIFICAZIONI

Conformità con API 6D e ISO 5208 e API 598 ispezione e test
Ignifugo e testato contro il fuoco secondo API 6FA/607
Certificazione SIL 3 secondo IEC61508
Emissioni fuggitive secondo ISO15848
Direttiva PED 2014/68/UE

Quali sono i principali vantaggi delle valvole a sfera flottanti?

Le valvole a sfera flottanti offrono una serie di vantaggi che le rendono una scelta popolare per un'ampia gamma di applicazioni. Alcuni dei principali vantaggi delle valvole a sfera flottanti sono:

Funzionamento rapido e semplice:

Le valvole a sfera flottante sono progettate per un'apertura e una chiusura rapide e facili, consentendo un rapido controllo e una rapida regolazione del flusso. Il design a sfera flottante consente una rotazione fluida e senza sforzo della maniglia della valvola.

Tenuta stagna:

Le valvole a sfera flottante forniscono una tenuta affidabile e a tenuta stagna grazie al design della sfera flottante e della sede. Quando la valvola è chiusa, la sfera flottante viene premuta saldamente contro la sede, creando una tenuta che impedisce perdite.

Durata e longevità:

Le valvole a sfera flottanti sono realizzate con materiali durevoli che possono sopportare alte pressioni e temperature. Sono progettate per durare per lunghi periodi di tempo con una manutenzione minima.

Bassa manutenzione:

Le valvole a sfera flottanti richiedono una manutenzione minima rispetto ad altri tipi di valvole. Il design semplice e le poche parti mobili riducono le possibilità di usura e rottura, e le attività di manutenzione sono solitamente rapide e facili da eseguire.

Versatilità:

Le valvole a sfera flottanti possono essere utilizzate in una varietà di applicazioni e ambienti. Sono adatte per gestire un'ampia gamma di fluidi, tra cui sostanze chimiche corrosive, liquidi ad alta temperatura e gas.

Progettazione completa delle porte:

Molte valvole a sfera flottanti presentano un design a passaggio completo, il che significa che l'apertura della valvola è uguale al diametro del tubo. Ciò consente una minima restrizione del flusso e la massima capacità di flusso.

Flusso bidirezionale:

Le valvole a sfera flottanti possono essere progettate per consentire un flusso bidirezionale, ovvero possono gestire il flusso del fluido in entrambe le direzioni. Questa flessibilità le rende adatte per applicazioni in cui la direzione del flusso può cambiare.

Indicazione visiva:

La posizione della sfera in una valvola a sfera galleggiante è spesso facilmente visibile, fornendo una chiara indicazione se la valvola è aperta o chiusa. Questa indicazione visiva può essere importante per scopi di sicurezza e monitoraggio.

Nel complesso, i vantaggi delle valvole a sfera flottanti includono il loro funzionamento rapido e semplice, la tenuta stagna, la durevolezza, i bassi requisiti di manutenzione, la versatilità, il design a porta piena, la capacità di flusso bidirezionale e l'indicazione visiva della posizione della valvola. Queste caratteristiche rendono le valvole a sfera flottanti una scelta affidabile ed efficace per applicazioni di controllo del flusso in un'ampia gamma di settori.
